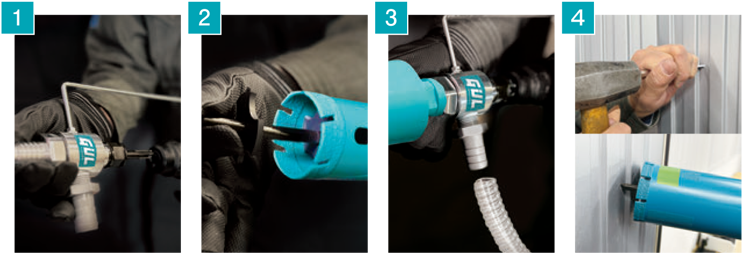

取付手順

• 1ドリル本体に集塵シャンクを取り付ける。
• 2GUL建材用コアドリルとセンターピンを取り付ける。
• 3集塵ホースを集塵シャンクの吸引口に取り付ける。
• 4粉塵漏れ抑制のため、穿孔時はコアドリル側面の「コアくず除去穴」を低粘着の養生テープ等で、一時的に塞いでください。
• 5ガルバリウム鋼板等の穿孔時は付属のポンチで表面をセンターピンが滑らない程度にしっかり凹ませてから、センターピンを当てて穴あけ開始。

価格表

下記表は右にスクロールできます

• 1 回転モード専用です。ハンマ（打撃）や振動＋打撃では使用しないでください。
  回転数は800〜1,500min-1以内でご使用ください。
  これ以上の高回転は刃焼けや寿命低下の原因になります。
• 2 使用直後のコアドリルとセンターピンは高温の可能性があります。
  ヤケドに注意してください。
• 3 木材への穴あけの場合、熱で焦げた臭いが出る場合もあります。
  火の粉が出る場合は使用を中断してください。
• 4 業務用集塵機（タンク仕様必須）・消費電力1000w以上を推奨いたします。
• 5 集塵ホースセットと集塵機側のホースの接続が同径の場合は、別売の集塵ホース接続ジョイント(JHS-J)をご使用ください。
• 6 粉塵漏れ抑制のため、穿孔時はコアドリル側面の「コアくず除去穴」を低粘着の養生テープ等で、一時的に塞いでください。
• 7 ガルバリウム鋼板等へ穿孔する場合は、付属ポンチで被削材表面をセンターピンが滑らない程度にしっかり凹ませてから、センターピンを押し当てて位置決めを行い、穿孔を開始してください。
• 8 【1層目が厚さ15mm以内の建材の場合】
  位置決め後すぐにセンターピンを抜かず、1層目を貫通した後にセンターピンを取り外し本穿孔を行います。
  【1層目が厚さ15mm以上の建材の場合】
  位置決め後は、コアドリルで3〜5mm深さの切り溝を付けてからセンターピンを取り外し本穿孔を行います。
• 9 穿孔で発生した粉塵や「コアくず」が吸込み経路を塞ぐと、目詰まりを起こして集塵性能が低下します。作業途中でも電気ドリルと集塵機をいったん停止し、コアドリル内部につまった「コアくず」を取除いてください。
